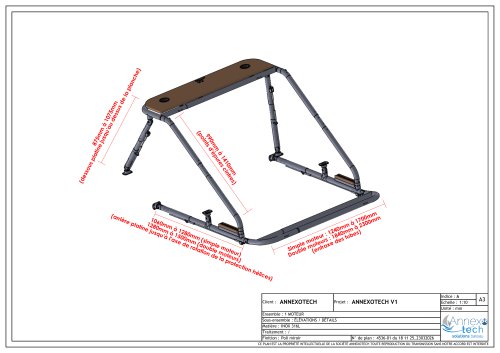

Spécifications des moteurs :

• Simple moteur : Dimensions de 1240 mm à 1700 mm.
• Double moteurs : Dimensions de 1840 mm à 2300 mm.

Entraxe des tubes :

• Pour simple moteur : 1060 mm à 1280 mm.
• Pour double moteurs : 1280 mm à 1500 mm.

Dimensions supplémentaires :

• De l'arrière de la platine jusqu'à l'axe de rotation de la protection des hélices : 875 mm à 1075 mm.
• Du dessous de la platine jusqu'au dessus de la planche : 990 mm à 1410 mm.

Informations générales :

• Client, projet, ensemble, sous-ensemble, matière, traitement, finition : Non spécifiés.
• Propriété intellectuelle : Ce plan est la propriété de la société Annexotech. Toute reproduction ou transmission sans accord est interdite.
• Indice, échelle, unité : Indice A, échelle 1:10, unité en mm.
• Numéro de plan : 4536-01 du 18/11/25_23032026.

Matériaux et finition :

• Matière : Inox 316L.
• Finition : Poli miroir.
