Résumé du catalogue produit
Spécifications Techniques :
  • Planche simple moteur : 1200 mm
  • Planche double moteurs : 1800 mm
  • Taille pour 1 moteur : 1240 à 1700 mm
  • Taille pour 2 moteurs : 1840 à 2300 mm
Détails Techniques :
  • Système de ressort réglable intégré pour absorber les chocs.
  • Système de mise en tension avec câble inox après réglage.
  • Échelon réglable pour déplacement sur la galerie.
  • Cale servant de butée avec blocage des échelons par bouton poussoir sur ressort.
  • Porte gobelet SVB Marine.
  • Poulie inox pour le hissage de l'annexe, positionnée sous la planche.
  • Bridage des éléments avec rivets inox.
  • Rotules de fixation sous et sur la passerelle.
  • Taquet d'amarrage.
Matériaux et Finition :
  • Matière : Inox 316L
  • Finition : Poli miroir
Informations Générales :
  • Client : Projet non spécifié
  • Ensemble et sous-ensemble non spécifiés
  • Propriété intellectuelle de la société Annexotech, reproduction interdite sans accord.
Voir plus

Extraits du catalogue

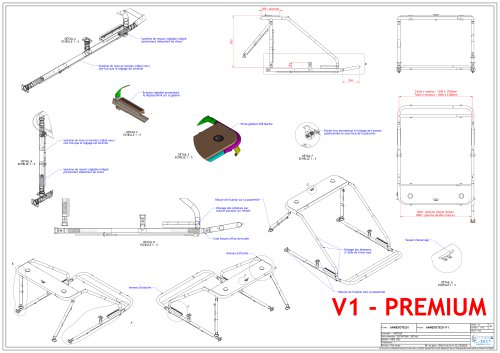

DESCRIPTIF COMPLET-1

Système de ressort réglable intégré permettant d'absorber les chocs Système de mise en tension (câble inox) une fois que le réglage est terminé Taille 1 moteur : 1240 à 1700mm Taille 2 moteurs : 1840 à 2300mm Échelon réglable permettant le déplacement sur la galerie Porte gobelet SVB Marine Poulie inox permettant le hissage de l'annexe (positionnée en sous-face de la planche) DÉTAIL C ECHELLE 1 : 5 Système de mise en tension (câble inox) une fois que le réglage est terminé DÉTAIL B ECHELLE 1 : 5 Système de ressort réglable intégré permettant d'absorber les chocs Rotule de fixation sur la passerelle Blocage des échelons par bouton poussoir sur ressort 1200 : planche simple moteur 1800 : planche double moteurs Cale faisant office de butée Taquet d'amarrage DÉTAIL D ECHELLE 1 : 5 Bridage des éléments à l'aide de rivets inox Anneau d'attache Anneau d'attache Rotules de fixation sous la passerelle Ensemble : 1 MOTEUR Sous-ensemble : ÉLÉVATIONS / DÉTAILS Matière : INOX 316L Traitement : / Finition : Poli miroir Indice : A Echelle : 1:10 Unité : mm CE PLAN EST LA PROPRIÉTÉ INTELLECTUELLE DE LA SOCIÉTÉ ANNEXOTECH TOUTE REPRODUCTION OU TRA
