Luminaires

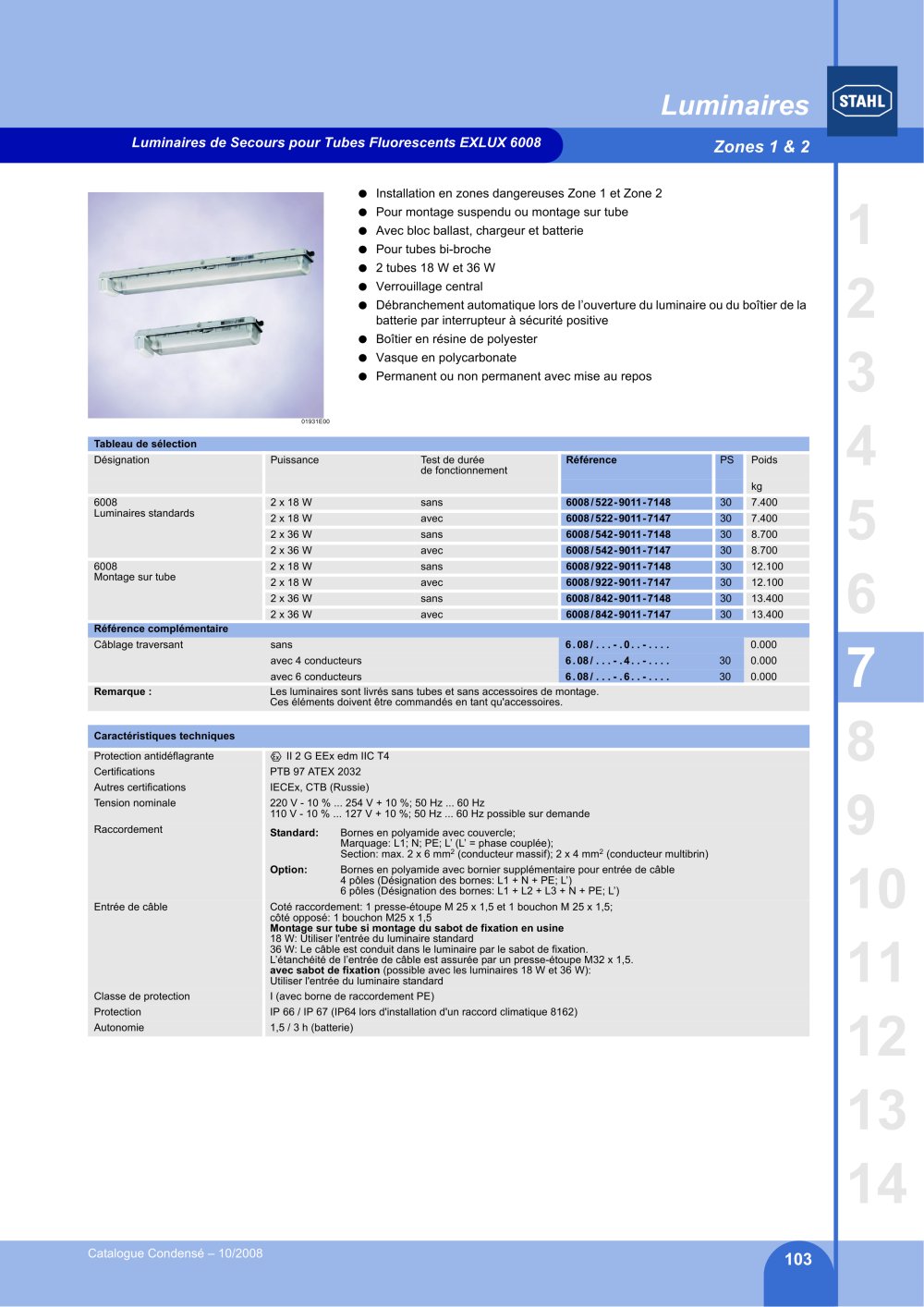

Luminaires de Secours pour Tubes Fluorescents EXLUX 6008

Zones 1 & 2

â—�

Installation en zones dangereuses Zone 1 et Zone 2

â—�

Pour montage suspendu ou montage sur tube

â—�

Avec bloc ballast, chargeur et batterie

â—�

Pour tubes bi-broche

â—�

2 tubes 18 W et 36 W

â—�

Verrouillage central

â—�

Débranchement automatique lors de l’ouverture du luminaire ou du boîtier de la batterie par interrupteur à sécurité positive

â—�

Boîtier en résine de polyester

â—�

Vasque en polycarbonate

â—�

Permanent ou non permanent avec mise au repos

Luminaires de Secours pour Tubes Fluorescents EXLUX 6008 01931E00 Tableau de sélection Désignation Puissance Test de duréede fonctionnement Référence PS Poids kg 6008Luminaires standards 2 x 18 W sans 6008/522-9011-7148 30 7.400 2 x 18 W avec 6008/522-9011-7147 30 7.400 2 x 36 W sans 6008/542-9011-7148 30 8.700 2 x 36 W avec 6008/542-9011-7147 30 8.700 6008Montage sur tube 2 x 18 W sans 6008/922-9011-7148 30 12.100 2 x 18 W avec 6008/922-9011-7147 30 12.100 2 x 36 W sans 6008/842-9011-7148 30 13.400 2 x 36 W avec 6008/842-9011-7147 30 13.400 Référence complémentaire Câblage traversant sans 6.08/...-.0..-.... 0.000 avec 4 conducteurs 6.08/...-.4..-.... 30 0.000 avec 6 conducteurs 6.08/...-.6..-.... 30 0.000 Remarque : Les luminaires sont livrés sans tubes et sans accessoires de montage. Ces éléments doivent être commandés en tant qu'accessoires.

7 6 543 2 1

Caractéristiques techniques Protection antidéflagrante E II 2 G EEx edm IIC T4 Certifications PTB 97 ATEX 2032 Autres certifications IECEx, CTB (Russie) Tension nominale 220 V - 10 % ... 254 V + 10 %; 50 Hz ... 60 Hz110 V - 10 % ... 127 V + 10 %; 50 Hz ... 60 Hz possible sur demande Raccordement Standard: Bornes en polyamide avec couvercle; Marquage: L1; N; PE; L’ (L’ = phase couplée); Section: max. 2 x 6 mm
2 (conducteur massif); 2 x 4 mm
2 (conducteur multibrin) Option: Bornes en polyamide avec bornier supplémentaire pour entrée de câble 4 pôles (Désignation des bornes: L1 + N + PE; L’) 6 pôles (Désignation des bornes: L1 + L2 + L3 + N + PE; L’) Entrée de câble Coté raccordement: 1 presse-étoupe M 25 x 1,5 et 1 bouchon M 25 x 1,5;côté opposé: 1 bouchon M25 x 1,5 18 W: Utiliser l'entrée du luminaire standard36 W: Le câble est conduit dans le luminaire par le sabot de fixation. L’étanchéité de l’entrée de câble est assurée par un presse-étoupe M32 x 1,5. Montage sur tube si montage du sabot de fixation en usine avec sabot de fixation (possible avec les luminaires 18 W et 36 W): Utiliser l'entrée du luminaire standard Classe de protection I (avec borne de raccordement PE) Protection IP 66 / IP 67 (IP64 lors d'installation d'un raccord climatique 8162) Autonomie 1,5 / 3 h (batterie)

1413 121110 9 8

Catalogue Condensé – 10/2008

103
