uminai

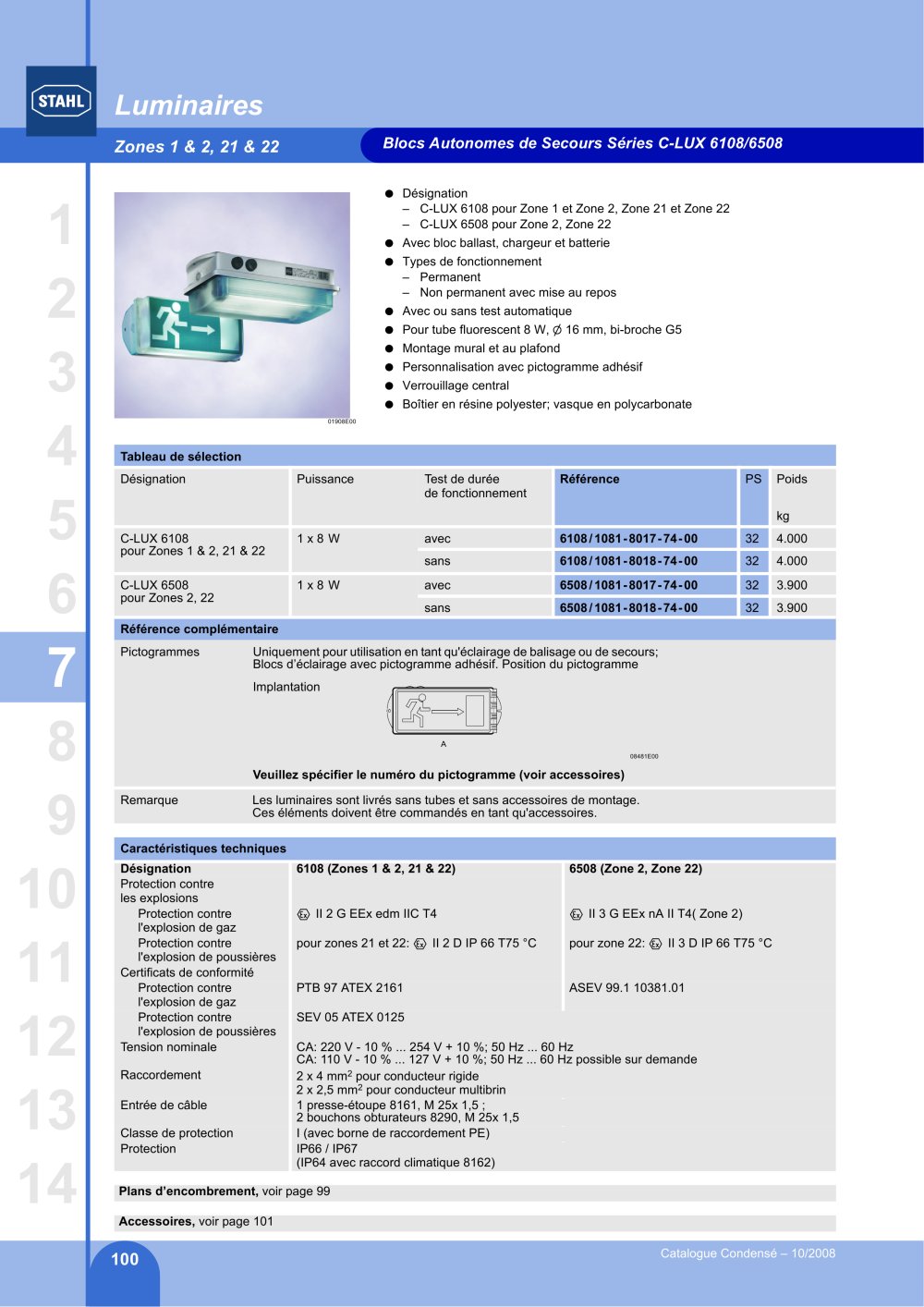

BIocs Autonomes de Secours Séries e-Lux 6108/6508

Zones 1 & 2, 21 & 22

Désignation

- C-LUX 6108 pour Zone 1 et Zone 2, Zone 21 et Zone 22

- C-LUX 6508 pour Zone 2, Zone 22 Avec bloc ballast, chargeur et batterie Types de fonctionnement

- Permanent

- Non permanent avec mise au repos Avec ou sans test automatique

Pour tube fluorescent 8 W, 0 16 mm, bi-broche G5 Montage mural et au plafond Personnalisation avec pictogramme adhésif Verrouillage central

Boîtier en résine polyester; vasque en polycarbonate

01908E00

Tableau de sélection


Désignation		Puissance		Test de durée de fonctionnement		Référence	PS	Poids
								kg
C-LUX 6108 pour Zones 1 & 2, 21 & 22		1 x 8 W		avec		6108/1081-8017-74-00	32	4.000
C-LUX 6108 pour Zones 1 & 2, 21 & 22				sans		6108/1081-8018-74-00	32	4.000
C-LUX 6508 pour Zones 2, 22		1 x 8 W		avec		6508/1081-8017-74-00	32	3.900
C-LUX 6508 pour Zones 2, 22				sans		6508/1081-8018-74-00	32	3.900
Référence complémentaire
Pictogrammes	Uniquement pour utilisatio Blocs d'éclairage avec pic Implantation _r i Veuillez spécifier le num		n en tant qu'éclairi togramme adhési a éro du pictogran		âge de balisage ou de secours; F. Position du pictogramme 08481 E00 îme (voir accessoires)

Remarque Les luminaires sont livrés sans tubes et sans accessoires de montage.

Ces éléments doivent être commandés en tant qu'accessoires.

Caractéristiques techniques


Désignation	6108 (Zones 1 & 2, 21 & 22)	6508 (Zone 2, Zone 22)
Protection contre les explosions
Protection contre l'explosion de gaz	E II 2 G EEx edm IIC T4	E II 3 G EEx nA II T4( Zone 2)
Protection contre l'explosion de poussières	pour zones 21 et 22: E II 2 D IP 66 T75 °C	pour zone 22: E II 3 D IP 66 T75 °C
Certificats de conformité
Protection contre l'explosion de gaz	PTB 97 ATEX 2161	ASEV 99.1 10381.01
Protection contre l'explosion de poussières	SEV 05 ATEX 0125
Tension nominale	CA: 220 V - 10 % ... 254 V + 10 %; 50 Hz ... 60 Hz CA: 110 V - 10 % ... 127 V + 10 %; 50 Hz ... 60 Hz possible sur demande
Raccordement	2 x 4 mm² pour conducteur rigide 2 x 2,5 mm² pour conducteur multibrin
Entrée de câble	1 presse-étoupe 8161, M 25x 1,5 ; 2 bouchons obturateurs 8290, M 25x 1,5
Classe de protection	I (avec borne de raccordement PE)
Protection	IP66 / IP67 (IP64 avec raccord climatique 8162)

Plans d'encombrement, voir page 99

Accessoires, voir page 101

Catalogue Condensé - 10/2008
