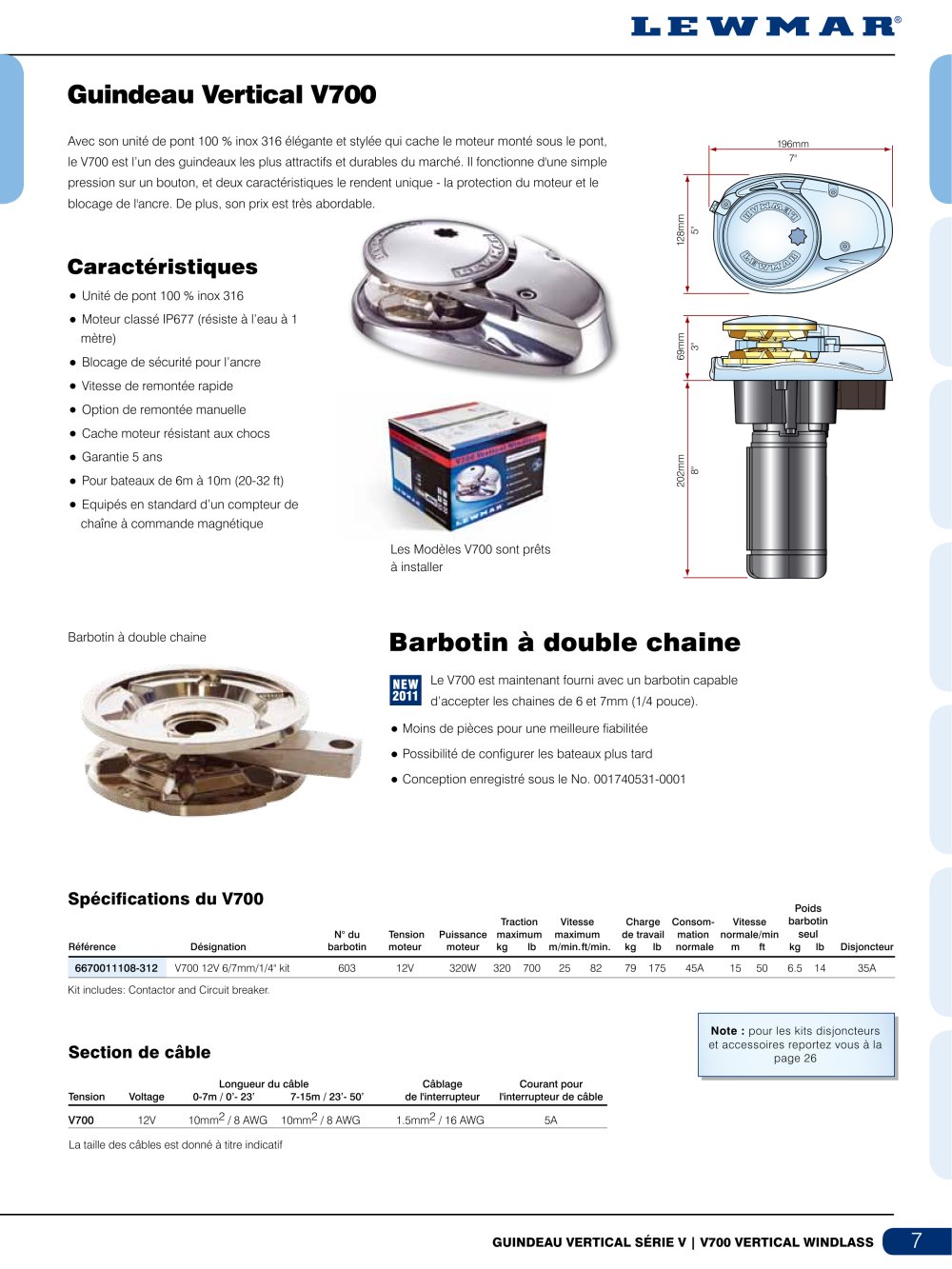

7 128mm 5" 202mm 8" 69mm 3" 196mm 7" NEW 2011 Guindeau Vertical Série V | V700 vertical windlass Avec son unité de pont 100 % inox 316 élégante et stylée qui cache le moteur monté sous le pont, le V700 est l’un des guindeaux les plus attractifs et durables du marché. Il fonctionne d'une simple pression sur un bouton, et deux caractéristiques le rendent unique - la protection du moteur et le blocage de l'ancre. De plus, son prix est très abordable. Guindeau Vertical V700 Caractéristiques • Unité de pont 100 % inox 316 • Moteur classé IP677 (résiste à l’eau à 1 mètre) • Blocage de sécurité pour l’ancre • Vitesse de remontée rapide • Option de remontée manuelle • Cache moteur résistant aux chocs • Garantie 5 ans • Pour bateaux de 6m à 10m (20-32 ft) • Equipés en standard d’un compteur de chaîne à commande magnétique Barbotin à double chaine Le V700 est maintenant fourni avec un barbotin capable d’accepter les chaines de 6 et 7mm (1/4 pouce). • Moins de pièces pour une meilleure fiabilitée • Possibilité de configurer les bateaux plus tard • Conception enregistré sous le No. 001740531-0001 Spécifications du V700 Traction Vitesse Charge Consom- Vitesse N° du Tension Puissance maximum maximum de travail mation normale/min Référence Désignation barbotin moteur moteur kg lb m/min. ft/min. kg lb normale m ft kg lb Disjoncteur 6670011108-312 V700 12V 6/7mm/1/4" kit 603 12V 320W 320 700 25 82 79 175 45A 15 50 6.5 14 35A Kit includes: Contactor and Circuit breaker. Longueur du câble Câblage Courant pour Tension Voltage 0-7m / 0’- 23’ 7-15m / 23’- 50’ de l'interrupteur l'interrupteur de câble V700 12V 10mm2 / 8 AWG 10mm2 / 8 AWG 1.5mm2 / 16 AWG 5A Section de câble Les Modèles V700 sont prêts à installer Barbotin à double chaine La taille des câbles est donné à titre indicatif Note : pour les kits disjoncteurs et accessoires reportez vous à la page 26 Poids barbotin seul
