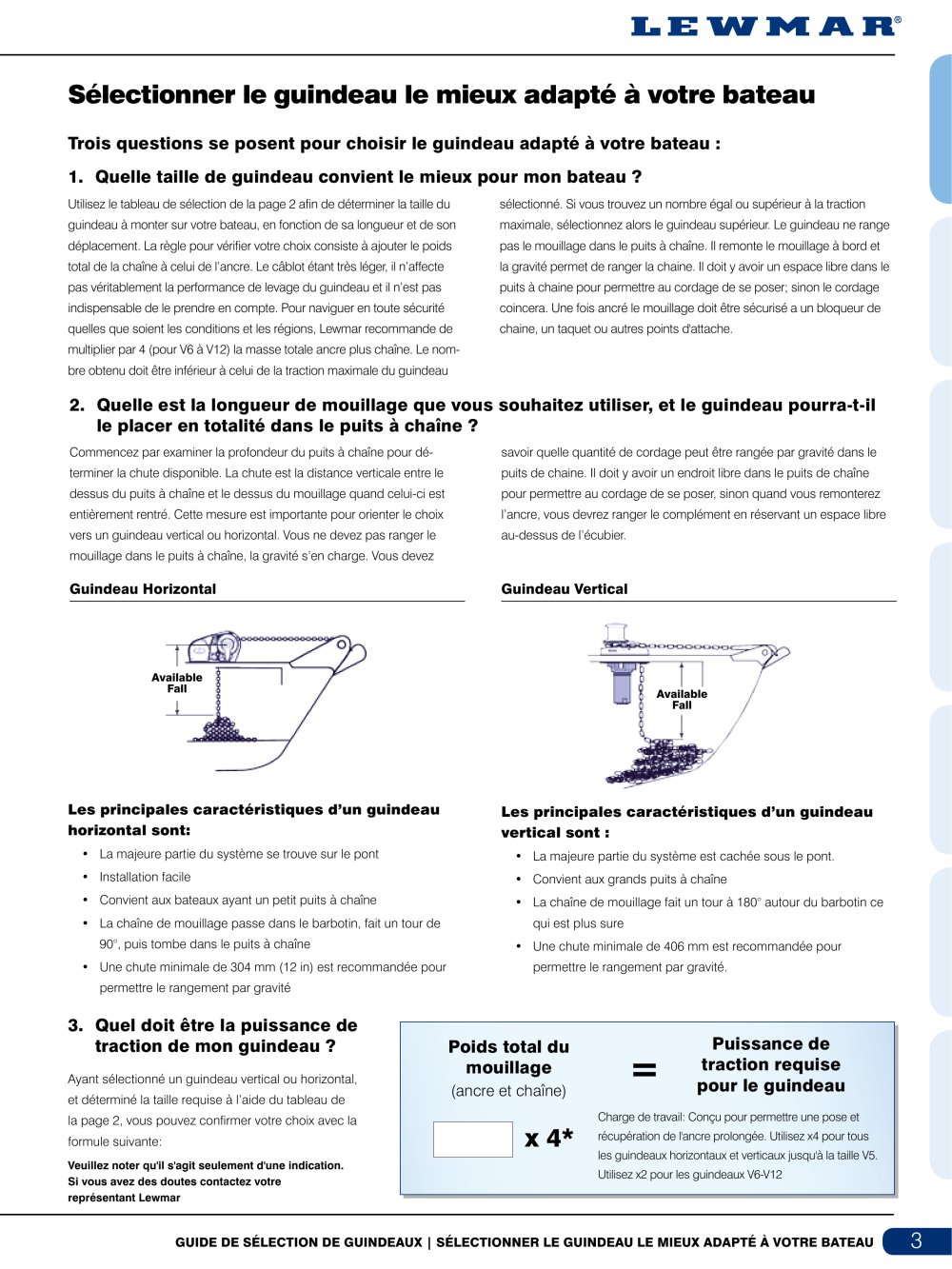

Guide de sélection de guindeaux | Sélectionner le guindeau le mieux adapt é à votre bat eau 3 Utilisez le tableau de sélection de la page 2 afin de déterminer la taille du guindeau à monter sur votre bateau, en fonction de sa longueur et de son déplacement. La règle pour vérifier votre choix consiste à ajouter le poids total de la chaîne à celui de l’ancre. Le câblot étant très léger, il n’affecte pas véritablement la performance de levage du guindeau et il n’est pas indispensable de le prendre en compte. Pour naviguer en toute sécurité quelles que soient les conditions et les régions, Lewmar recommande de multiplier par 4 (pour V6 à V12) la masse totale ancre plus chaîne. Le nombre obtenu doit être inférieur à celui de la traction maximale du guindeau sélectionné. Si vous trouvez un nombre égal ou supérieur à la traction maximale, sélectionnez alors le guindeau supérieur. Le guindeau ne range pas le mouillage dans le puits à chaîne. Il remonte le mouillage à bord et la gravité permet de ranger la chaine. Il doit y avoir un espace libre dans le puits à chaine pour permettre au cordage de se poser; sinon le cordage coincera. Une fois ancré le mouillage doit être sécurisé a un bloqueur de chaine, un taquet ou autres points d'attache. Sélectionner le guindeau le mieux adapté à votre bateau Trois questions se posent pour choisir le guindeau adapté à votre bateau : Commencez par examiner la profondeur du puits à chaîne pour déterminer la chute disponible. La chute est la distance verticale entre le dessus du puits à chaîne et le dessus du mouillage quand celui-ci est entièrement rentré. Cette mesure est importante pour orienter le choix vers un guindeau vertical ou horizontal. Vous ne devez pas ranger le mouillage dans le puits à chaîne, la gravité s’en charge. Vous devez savoir quelle quantité de cordage peut être rangée par gravité dans le puits de chaine. Il doit y avoir un endroit libre dans le puits de chaîne pour permettre au cordage de se poser, sinon quand vous remonterez l’ancre, vous devrez ranger le complément en réservant un espace libre au-dessus de l’écubier. Ayant sélectionné un guindeau vertical ou horizontal, et déterminé la taille requise à l’aide du tableau de la page 2, vous pouvez confirmer votre choix avec la formule suivante: Veuillez noter qu'il s'agit seulement d'une indication. Si vous avez des doutes contactez votre représentant Lewmar Les principales caractéristiques d’un guindeau vertical sont : • La majeure partie du système est cachée sous le pont. • Convient aux grands puits à chaîne • La chaîne de mouillage fait un tour à 180° autour du barbotin ce qui est plus sure • Une chute minimale de 406 mm est recommandée pour permettre le rangement par gravité. 2. Quelle est la longueur de mouillage que vous souhaitez utiliser, et le guindeau pourra-t-il le placer en totalité dans le puits à chaîne ? Guindeau Horizontal 3. Quel doit être la puissance de traction de mon guindeau ? Poids total du mouillage (ancre et chaîne) Puissance de traction requise pour le guindeau = Guindeau Vertical Available Fall Available Fall x 4* Charge de travail: Conçu pour permettre une pose et récupération de l'ancre prolongée. Utilisez x4 pour tous les guindeaux horizontaux et verticaux jusqu'à la taille V5. Utilisez x2 pour les guindeaux V6-V12 Les principales caractéristiques d’un guindeau horizontal sont: • La majeure partie du système se trouve sur le pont • Installation facile • Convient aux bateaux ayant un petit puits à chaîne • La chaîne de mouillage passe dans le barbotin, fait un tour de 90°, puis tombe dans le puits à chaîne • Une chute minimale de 304 mm (12 in) est recommandée pour permettre le rangement par gravité 1. Quelle taille de guindeau convient le mieux pour mon bateau ?
