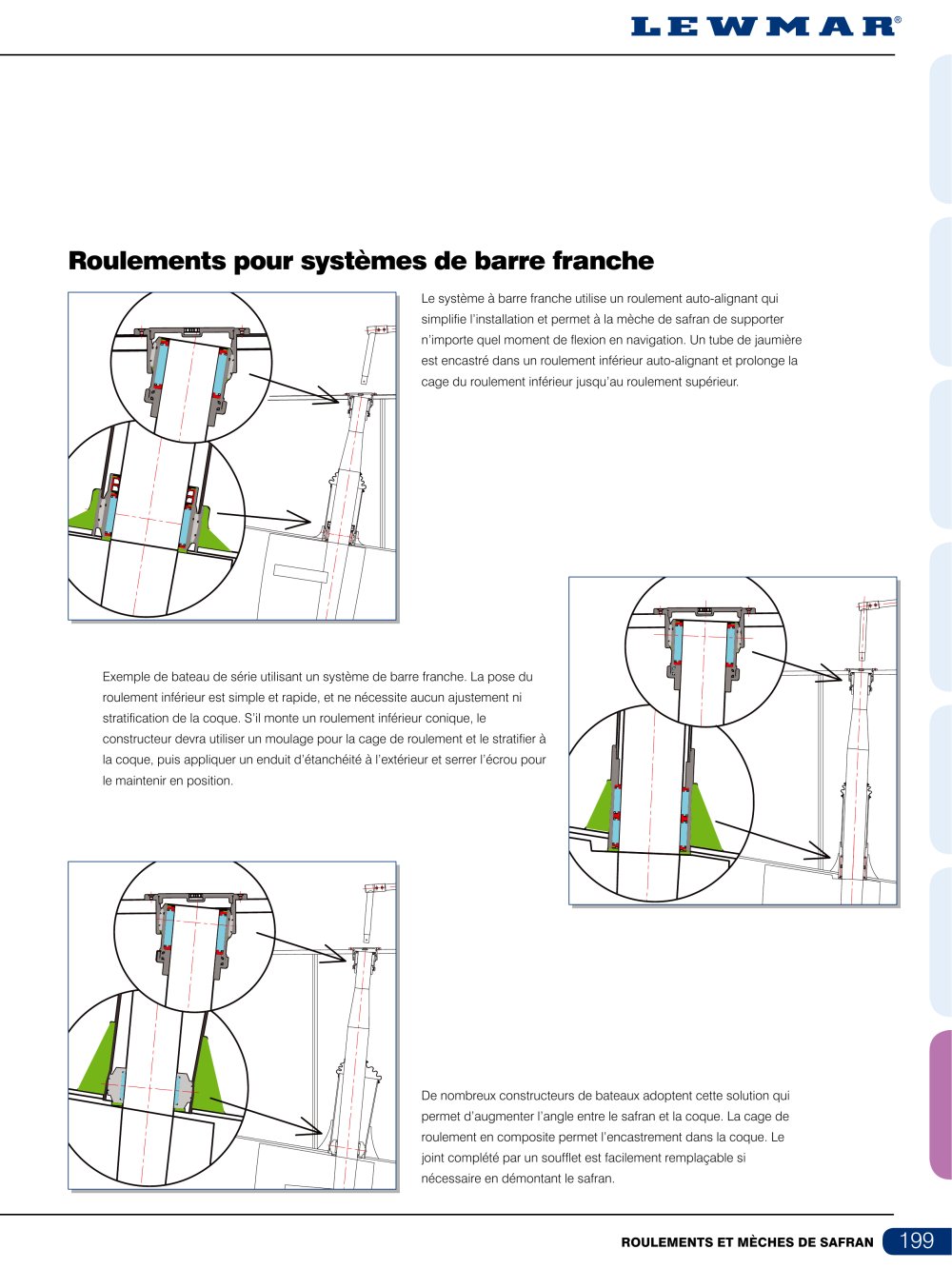

Roulements et mèches de safran 199 Roulements pour systèmes de barre franche Le système à barre franche utilise un roulement auto-alignant qui simplifie l’installation et permet à la mèche de safran de supporter n’importe quel moment de flexion en navigation. Un tube de jaumière est encastré dans un roulement inférieur auto-alignant et prolonge la cage du roulement inférieur jusqu’au roulement supérieur. Exemple de bateau de série utilisant un système de barre franche. La pose du roulement inférieur est simple et rapide, et ne nécessite aucun ajustement ni stratification de la coque. S’il monte un roulement inférieur conique, le constructeur devra utiliser un moulage pour la cage de roulement et le stratifier à la coque, puis appliquer un enduit d’étanchéité à l’extérieur et serrer l’écrou pour le maintenir en position. De nombreux constructeurs de bateaux adoptent cette solution qui permet d’augmenter l’angle entre le safran et la coque. La cage de roulement en composite permet l’encastrement dans la coque. Le joint complété par un soufflet est facilement remplaçable si nécessaire en démontant le safran.
