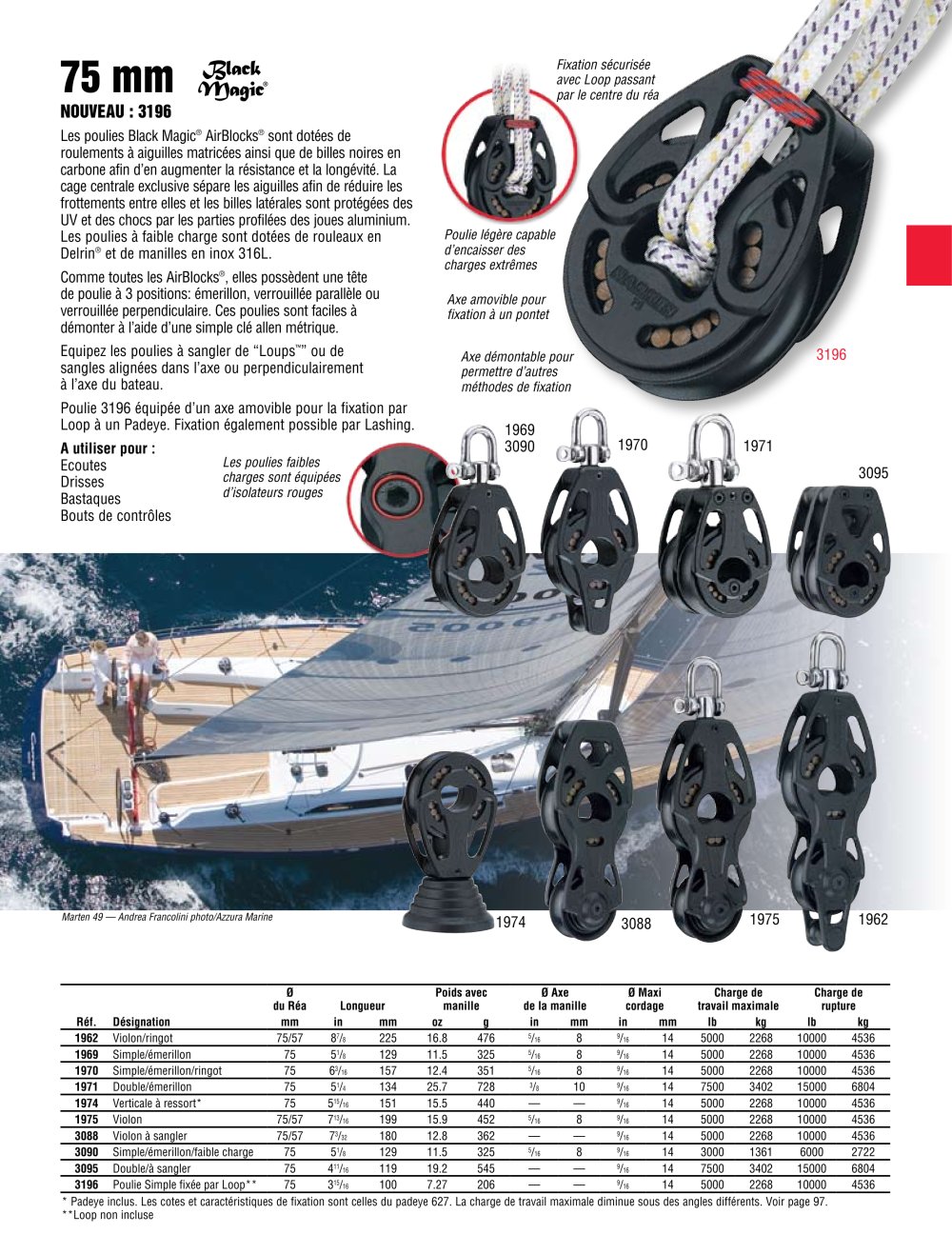

61 1970 1971 1969 3090 1962 ® 3088 Marten 49 — Andrea Francolini photo/Azzura Marine 1975 3196 3095 1974 * Padeye inclus. Les cotes et caractéristiques de fixation sont celles du padeye 627. La charge de travail maximale diminue sous des angles différents. Voir page 97. **Loop non incluse 75 mm NOUVEAU : 3196 Les poulies Black Magic® AirBlocks® sont dotées de roulements à aiguilles matricées ainsi que de billes noires en carbone afin d’en augmenter la résistance et la longévité. La cage centrale exclusive sépare les aiguilles afin de réduire les frottements entre elles et les billes latérales sont protégées des UV et des chocs par les parties profilées des joues aluminium. Les poulies à faible charge sont dotées de rouleaux en Delrin® et de manilles en inox 316L. Comme toutes les AirBlocks®, elles possèdent une tête de poulie à 3 positions: émerillon, verrouillée parallèle ou verrouillée perpendiculaire. Ces poulies sont faciles à démonter à l’aide d’une simple clé allen métrique. Equipez les poulies à sangler de “Loups™” ou de sangles alignées dans l’axe ou perpendiculairement à l’axe du bateau. Poulie 3196 équipée d’un axe amovible pour la fixation par Loop à un Padeye. Fixation également possible par Lashing. A utiliser pour : Ecoutes Drisses Bastaques Bouts de contrôles Les poulies faibles charges sont équipées d’isolateurs rouges Réf. Désignation Ø du Réa Longueur Poids avec manille Ø Axe de la manille Ø Maxi cordage Charge de travail maximale Charge de rupture mm in mm oz g in mm in mm lb kg lb kg 1962 Violon/ringot 75/57 87/8 225 16.8 476 5/16 8 9/16 14 5000 2268 10000 4536 1969 Simple/émerillon 75 51/8 129 11.5 325 5/16 8 9/16 14 5000 2268 10000 4536 1970 Simple/émerillon/ringot 75 63/16 157 12.4 351 5/16 8 9/16 14 5000 2268 10000 4536 1971 Double/émerillon 75 51/4 134 25.7 728 3/8 10 9/16 14 7500 3402 15000 6804 1974 Verticale à ressort* 75 515/16 151 15.5 440 — — 9/16 14 5000 2268 10000 4536 1975 Violon 75/57 713/16 199 15.9 452 5/16 8 9/16 14 5000 2268 10000 4536 3088 Violon à sangler 75/57 73/32 180 12.8 362 — — 9/16 14 5000 2268 10000 4536 3090 Simple/émerillon/faible charge 75 51/8 129 11.5 325 5/16 8 9/16 14 3000 1361 6000 2722 3095 Double/à sangler 75 411/16 119 19.2 545 — — 9/16 14 7500 3402 15000 6804 3196 Poulie Simple fixée par Loop** 75 315/16 100 7.27 206 — — 9/16 14 5000 2268 10000 4536 Fixation sécurisée avec Loop passant par le centre du réa Poulie légère capable d’encaisser des charges extrêmes Axe amovible pour fixation à un pontet Axe démontable pour permettre d’autres méthodes de fixation
