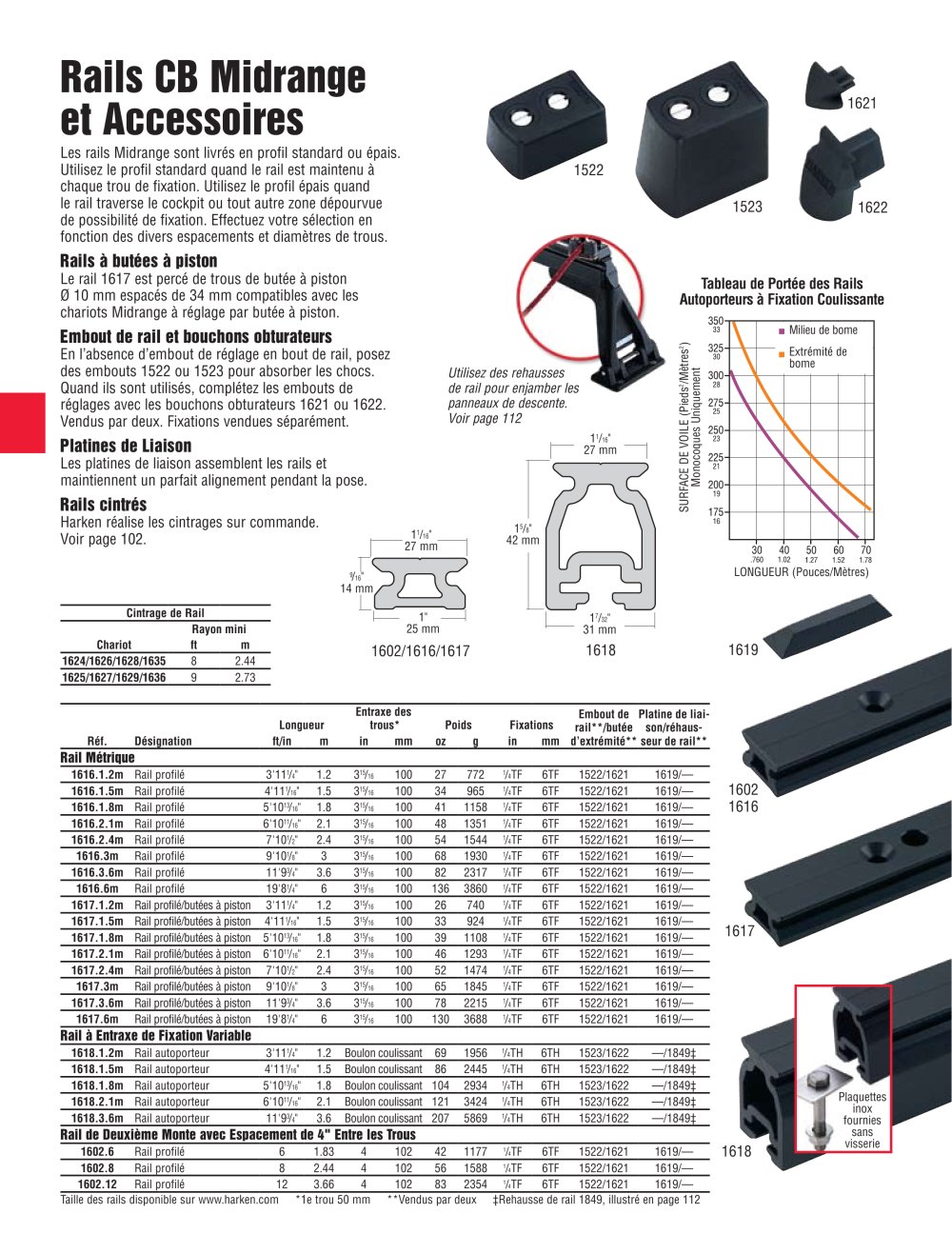

1618 1617 1619 1523 1622 1522 1621 1602/1616/1617 1618 1602 1616 110 Milieu de bome Extrémité de bome LONGUEUR (Pouces/Mètres) SURFACE DE VOILE ( Pieds2/Mètres2) Monocoques Uniquement Tableau de Portée des Rails Autoporteurs à Fixation Coulissante Taille des rails disponible sur www.harken.com *1e trou 50 mm **Vendus par deux ‡Rehausse de rail 1849, illustré en page 112 Plaquettes inox fournies sans visserie Utilisez des rehausses de rail pour enjamber les panneaux de descente. Voir page 112 Rails CB Midrange et Accessoires Les rails Midrange sont livrés en profil standard ou épais. Utilisez le profil standard quand le rail est maintenu à chaque trou de fixation. Utilisez le profil épais quand le rail traverse le cockpit ou tout autre zone dépourvue de possibilité de fixation. Effectuez votre sélection en fonction des divers espacements et diamètres de trous. Rails à butées à piston Le rail 1617 est percé de trous de butée à piston Ø 10 mm espacés de 34 mm compatibles avec les chariots Midrange à réglage par butée à piston. Embout de rail et bouchons obturateurs En l’absence d’embout de réglage en bout de rail, posez des embouts 1522 ou 1523 pour absorber les chocs. Quand ils sont utilisés, complétez les embouts de réglages avec les bouchons obturateurs 1621 ou 1622. Vendus par deux. Fixations vendues séparément. Platines de Liaison Les platines de liaison assemblent les rails et maintiennent un parfait alignement pendant la pose. Rails cintrés Harken réalise les cintrages sur commande. Voir page 102. Réf. Désignation Longueur Entraxe des trous* Poids Fixations Embout de rail**/butée d’extrémité** Platine de liaison/ réhausft/ in m in mm oz g in mm seur de rail** Rail Métrique 1616.1.2m Rail profilé 3'111/4" 1.2 315/16 100 27 772 1/4TF 6TF 1522/1621 1619/— 1616.1.5m Rail profilé 4'111/16" 1.5 315/16 100 34 965 1/4TF 6TF 1522/1621 1619/— 1616.1.8m Rail profilé 5'1013/16" 1.8 315/16 100 41 1158 1/4TF 6TF 1522/1621 1619/— 1616.2.1m Rail profilé 6'1011/16" 2.1 315/16 100 48 1351 1/4TF 6TF 1522/1621 1619/— 1616.2.4m Rail profilé 7'101/2" 2.4 315/16 100 54 1544 1/4TF 6TF 1522/1621 1619/— 1616.3m Rail profilé 9'101/8" 3 315/16 100 68 1930 1/4TF 6TF 1522/1621 1619/— 1616.3.6m Rail profilé 11'93/4" 3.6 315/16 100 82 2317 1/4TF 6TF 1522/1621 1619/— 1616.6m Rail profilé 19'81/4" 6 315/16 100 136 3860 1/4TF 6TF 1522/1621 1619/— 1617.1.2m Rail profilé/butées à piston 3'111/4" 1.2 315/16 100 26 740 1/4TF 6TF 1522/1621 1619/— 1617.1.5m Rail profilé/butées à piston 4'111/16" 1.5 315/16 100 33 924 1/4TF 6TF 1522/1621 1619/— 1617.1.8m Rail profilé/butées à piston 5'1013/16" 1.8 315/16 100 39 1108 1/4TF 6TF 1522/1621 1619/— 1617.2.1m Rail profilé/butées à piston 6'1011/16" 2.1 315/16 100 46 1293 1/4TF 6TF 1522/1621 1619/— 1617.2.4m Rail profilé/butées à piston 7'101/2" 2.4 315/16 100 52 1474 1/4TF 6TF 1522/1621 1619/— 1617.3m Rail profilé/butées à piston 9'101/8" 3 315/16 100 65 1845 1/4TF 6TF 1522/1621 1619/— 1617.3.6m Rail profilé/butées à piston 11'93/4" 3.6 315/16 100 78 2215 1/4TF 6TF 1522/1621 1619/— 1617.6m Rail profilé/butées à piston 19'81/4" 6 315/16 100 130 3688 1/4TF 6TF 1522/1621 1619/— Rail à Entraxe de Fixation Variable 1618.1.2m Rail autoporteur 3'111/4" 1.2 Boulon coulissant 69 1956 1/4TH 6TH 1523/1622 —/1849‡ 1618.1.5m Rail autoporteur 4'111/16" 1.5 Boulon coulissant 86 2445 1/4TH 6TH 1523/1622 —/1849‡ 1618.1.8m Rail autoporteur 5'1013/16" 1.8 Boulon coulissant 104 2934 1/4TH 6TH 1523/1622 —/1849‡ 1618.2.1m Rail autoporteur 6'1011/16" 2.1 Boulon coulissant 121 3424 1/4TH 6TH 1523/1622 —/1849‡ 1618.3.6m Rail autoporteur 11'93/4" 3.6 Boulon coulissant 207 5869 1/4TH 6TH 1523/1622 —/1849‡ Rail de Deuxième Monte avec Espacement de 4" Entre les Trous 1602.6 Rail profilé 6 1.83 4 102 42 1177 1/4TF 6TF 1522/1621 1619/— 1602.8 Rail profilé 8 2.44 4 102 56 1588 1/4TF 6TF 1522/1621 1619/— 1602.12 Rail profilé 12 3.66 4 102 83 2354 1/4TF 6TF 1522/1621 1619/— 11/16" 27 mm 17/32" 31 mm 15/8" 11/16" 42 mm 27 mm 1" 25 mm 9/16" 14 mm Cintrage de Rail Chariot Rayon mini ft m 1624/1626/1628/1635 8 2.44 1625/1627/1629/1636 9 2.73
